一、K-1000C 系统特点
1、32 级—65536 级灰度控制，软件Gamma 校正处理。
2、支持各种点、线、面光源，支持各种规则，异形处理。
3、控制器单个端口输出，最大可带512/2048 像素点（DMX 灯具最大512 像素点）。
4、播放内容存放在SD 卡中，SD 卡内最多可存放32 个效果文件，SD 卡容量支持128MB-32GB。
5、控制器可单台使用，也可多台级联使用，级联采用光电隔离方式：抗干扰、稳定性更好，两台之间的级联距离
可达150 米，需使用0.5M2纯铜电源线。
6、控制器带载芯片可以在软件上锁定带载的IC，也可以在软件上不锁定，通过调节控制器的芯片按键来选着带载
IC，此方案更灵活、方便。
7、针对DMX 灯具的IC 控制器自带写地址功能；另外配合我司2016 LedEdit-K V3.26 以上版本软件可以进行一键
写址功能设置。
8、支持带载灯具为4 通道（RGBW）像素点，或拆分为单通道点像素。
9、增强TTL 和485 差分（DMX）信号输出。
10、控制器自带测试效果分别为：1.红绿蓝白黑跳变；2. 红绿蓝白黑渐变；3 红绿蓝白推移。
备注：1、控制器带载灯具512 个点像素，速度可达30 帧/秒，1024 个点像素速度可达25 帧/秒，2048 个点像素速度大约15 帧/秒
（以上参数以1903 协议类IC 数据为例，不同IC 会存在差异）
2、国际标准DMX512(1990 协议)最大带载512 个点像素。当带载为国际标准170 个点像素时速度可达30 帧/秒，340 个
点像素速度大约20 帧/秒，512 个像素点时速度大约为12 帧/秒
二、支持芯片（上位机软件选着K-1000-RGB）：
00: UCS1903,1909,1912,2903,2904，2909,2912；TM1803,1804,1809,1812；
SM16703，16709,16712；WS2811，WS2812，WS2813，WS2815,WS2818；
INK1003；LX3203,1603,1103；GS8205,8206；SK6812（最大带灯2048
像素点）
01：SM16716,16726（最大带灯2048 像素点）
02：P9813（最大带灯2048 像素点）
03：LPD6803（最大带灯2048 像素点）
04：LX1003,1203（最大带灯2048 像素点）
05：WS2801（最大带灯2048 像素点）
06：LPD1886（最大带灯2048 像素点）
07：TM1913（最大带灯2048 像素点）
08：TM1914（最大带灯2048 像素点）
09：P9883,P9823（最大带灯2048 像素点）
10：DMX（最大带灯512 像素点，建议带载≤320 像素点）
11：DMX 500K（最大带灯512 像素点，建议带载≤320 像素点）
12：DMX 250K-CZF （最大带灯512 像素点，建议带载≤320 像素点）
13：DMX 250K-CZF （最大带灯512 像素点，建议带载≤320 像素点）
备注：1.带载RGBW 四通道的灯具是需选择K-1000-RGBW。
2.带载单通道灯具是需选择K-1000-W,此时为一个通道代表一个点像素，软件效果做白光。

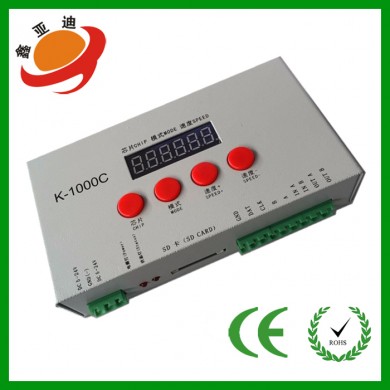

三、丝印含义：
按键含义：
接口含义：
DC 5-24V 直流5-24V 电源正极输入
GND 直流电源负极输入
电源灯POWER 电源指示灯
状态灯ERROR 状态指示灯
SD 卡（SD CARD） SD 卡插槽
GND 地线
CLK 时钟线（DMX 灯具时写址线）
DAT 数据线
B 信号-
A 信号+
IN A 级联同步信号，接上一台的OUT A
IN B 级联同步信号, 接上一台的OUT B
OUT A 级联同步信号，接下一台的IN A
OUT B 级联同步信号, 接下一台的IN B
按键含义
芯片CHIP 切换芯片先按芯片按键再按模式按键， 则进入写码模式， 61 代表
UCS512-A/B 写码；62 代表WS2821 写码；63 代表SM512 写码；
64 代表UCS512-C 写码
模式MODE 切换文件
速度SPEED+ 速度加快
同时按下SPEED+和SPEED-，则进入效果文件循环播放模式
速度SPEED- 速度减慢
速度等级对应帧频：
速度等级帧频/秒速度等级帧频/秒
1 4 帧9 14 帧
2 5 帧10 16 帧
3 6 帧11 18 帧
4 7 帧12 20 帧
5 8 帧13 23 帧
6 9 帧14 25 帧
7 10 帧15 27 帧
8 12 帧16 30 帧
