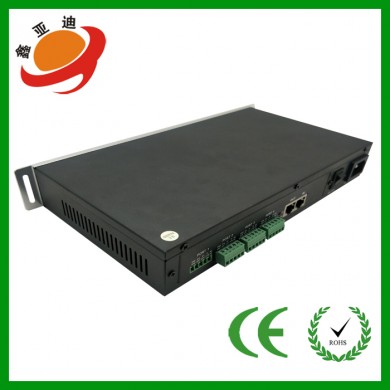

MADRIX控制器的特点

 控控制方式：联机控制(以太网)/脱机控制。默认联机优先，联机信号停止后控制器自动切          换到脱机模式；

 采用ART-NET协议；

 性性价比高：主机自带四个端口，可搭配分控，单个主机带载48个UNIV，每个端口最大可          以扩展三个UNIV;

 超强带载能力：多台主控通过交换机级联，一套系统可以统一控制不同IC灯具或不同厂家的灯具；



1.2  MADRIX主控规格

尺寸	288*154*45mm	输出数据信号	TTL/RS485
重量	1100g	储存介面	SD 卡
外观颜色	灰/黑色	灰度级别	32-65536级
工作电源	AC100~240V 50/60Hz	工作温度	-30~65℃
消耗功率	最大15W	最大控制像素	4*512像素
输出控制端口	4 port	配套软件	LED演播软件
可控IC	单线：TM1804、TM1829、UCS1903、TLS3001、TLS3008； 两线：DMX512、P9813、LPD6803、LPD8806、SM16716、WS2801、MBI6021、MBI6024、MY9221等等

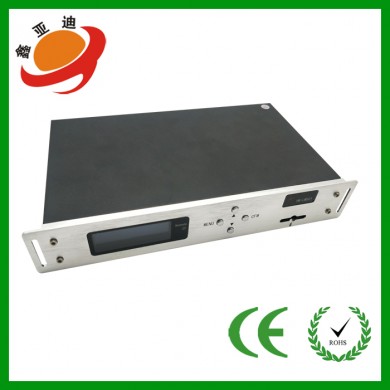

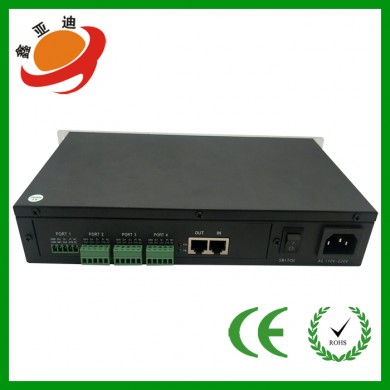

1.3  操作面板功能介绍



�0�3�1�1 ：LCD显示屏

�0�3�1�1 ：▲增加键：在修改状态（屏幕左下方显示“+ -”符号）时向上循环调节数据值，否则循环选择同一级的其他菜单；

�0�3�1�1 ：MENU - 功能键：进入或退出菜单设置；

�0�3�1�1 ：▼- 减少键：在修改状态（屏幕左下方显示“+ -”符号）时向下MENU循环调节数据值，否则循环选择同一级的其他菜单；

�0�3�1�1 ：CFM - 确定键：选择菜单项或确定数据值；

�0�3�1�1 ：SD卡槽；

�0�3�1�1 ：标志型号；

�0�3�1�1 ：电源输入口AC100-240V；

�0�3�1�1 ：电源开关；

�0�3�1�1 ：网线输入/输出端口；

�0�3�1�1 ：FH红色指示灯(电源指示灯）；

�0�3�1�1 ：TR绿色指示灯（信号指示灯，指示灯闪烁的快慢代表速度的快慢）；

�0�3�1�1 ：信号输出端口。

1.4 MADRIX主控外观尺寸

2.1 布线示意图

ART-NET参数（用MADRIX软件联机时，需要设置）

 subnet参数：0-15。



        1）按MENU键，再按六次▲键进入同步设置菜单；

2）按CFM键进入subnet编辑状态；

3) 按▲/▼键设定数值；

4) 按CFM键确定；

5) 按MENU键返回主界面。



 Universe参数：0-15。



        1）按MENU键，再按六次▲键进入同步设置菜单；

2）按2次CFM键进入Universe编辑状态；

3) 按▲/▼键设定数值；

4) 按CFM键确定；

5) 按MENU键返回主界面。

  注： madrix软件最多支持256个univ

主控、分控分别有4个端口，

一台主控可以带多个分控，

一台501最多带48个univ，

如果每端口输出是1univ，可以带11台分控
如果每端口输出是2univ，可以带5台分控
如果每端口输出是3univ，可以带3台分控



采用“MADRIX软件”实现联机控制

1）  MADRIX软件要和控制器通信，要先设定好每个控制器的IP地址、Sub-net及Universe。如：192.168.1.91；0、0；

2）   运行MADRIX软件，按F4键，弹出一个窗口。1）选择Art-Net标签；2）勾选Art-Net选项，选中和控制器连接的网卡；3）Sync里的Pre Sync和Post Sync必须选一个；4）点击Find Auto来查找Art-Net设备。查找完毕后窗口如下图：

3）   使能控制器的DMX输出，

          1）选择DMX Decices标签；

          2）选中YM-LM501的端口；

          3）勾选右边的Enable，点击下面的Apply按键完成设置。





电脑系统配置

操作系统：

中英文WindowsXP/Win7/Win8



硬件配置：

CPU: 2GHz及以上的多核处理器

  内存：2GB及以上

  空间：200GB以上可用空间

  声卡：Directx Sound 兼容

  显卡：有WDDM1.0驱动的支持DirectX 9以上级别的独立显卡

                网卡：支持100M通讯

相关软件：

微软公司的媒体播放器(MediaPlayer)--必须安装

OFFICE2003--如需WORD文件必须安装

RealPlayer--如需播RealPlayer文件必须安装

WinRAR—如需播放VID文件必须安装





网线压法：(如图)

按照TIA/EIA-568-B的标准如图一,按颜色顺

序排列:白橙、橙、白绿、蓝、白蓝、绿、白

棕、棕。制作接头,两端使用同样的接法。





2.4 输出端口的接法：(如图)

SPI接法              DMX 接法

一线-接地（GND）     一线-GND

二线-数据（DAT）     二线-D+

三线-时钟（CLK）     三线-D-

四线-锁存（STB）     四线-PI

五线-有使能（OE）





3.1 中英文切换

     在主界面下同时按住▲键和▼键，长按三秒以上切换英文（EN）或中文

3.2 LCD屏幕显示

上电后，控制器进入正常工作状态。LCD显示主界面。

屏幕显示内容：第一行：Subnet和Universe参数(用MADRIX软件联机时

                      需要设置) 、从机（S）；

              第二行：本机的IP地址。



3.3 播放模式设置

  播放文件包含单一播放和循环播放，操作如下：

 按MENU键进入播放文件菜单，如下图：





 按CFM键进入编辑状态，屏幕左下方显示“+ -”符号，如下图：



 按▲/▼键选要播放的文件；

 按CFM键确定，退出编辑状态；

 按MENU键返回主界面。

   注意：这个菜单仅对脱机控制有效。

3.4 播放速度设置



 按MENU键，再按一次▲键进入播放速度设置菜单；

 按CFM键进入编辑状态；

 按▲/▼键调到要设定的播放速度；

 按CFM键确定；

 按MENU键返回主界面。



   注意：这个菜单仅对脱机控制有效，联机控制在电脑界面上更改播放速度。

3.5 亮度调节



 按MENU键，再按两次▲键进入亮度设置菜单；

 按CFM键进入编辑状态；

 按▲/▼键调到要设定的亮度；

 按CFM键确定；

 按MENU键返回主界面。



注意：这个菜单仅对脱机控制有效，联机控制在电脑界面上更改亮度。





MADRIX控制器的特点

 控控制方式：联机控制(以太网)/脱机控制。默认联机优先，联机信号停止后控制器自动切          换到脱机模式；

 采用ART-NET协议；

 性性价比高：主机自带四个端口，可搭配分控，单个主机带载48个UNIV，每个端口最大可          以扩展三个UNIV;

 超强带载能力：多台主控通过交换机级联，一套系统可以统一控制不同IC灯具或不同厂家的灯具；



1.2  MADRIX主控规格

尺寸	288*154*45mm	输出数据信号	TTL/RS485
重量	1100g	储存介面	SD 卡
外观颜色	灰/黑色	灰度级别	32-65536级
工作电源	AC100~240V 50/60Hz	工作温度	-30~65℃
消耗功率	最大15W	最大控制像素	4*512像素
输出控制端口	4 port	配套软件	LED演播软件
可控IC	单线：TM1804、TM1829、UCS1903、TLS3001、TLS3008； 两线：DMX512、P9813、LPD6803、LPD8806、SM16716、WS2801、MBI6021、MBI6024、MY9221等等

1.3  操作面板功能介绍



�0�3�1�1 ：LCD显示屏

�0�3�1�1 ：▲增加键：在修改状态（屏幕左下方显示“+ -”符号）时向上循环调节数据值，否则循环选择同一级的其他菜单；

�0�3�1�1 ：MENU - 功能键：进入或退出菜单设置；

�0�3�1�1 ：▼- 减少键：在修改状态（屏幕左下方显示“+ -”符号）时向下MENU循环调节数据值，否则循环选择同一级的其他菜单；

�0�3�1�1 ：CFM - 确定键：选择菜单项或确定数据值；

�0�3�1�1 ：SD卡槽；

�0�3�1�1 ：标志型号；

�0�3�1�1 ：电源输入口AC100-240V；

�0�3�1�1 ：电源开关；

�0�3�1�1 ：网线输入/输出端口；

�0�3�1�1 ：FH红色指示灯(电源指示灯）；

�0�3�1�1 ：TR绿色指示灯（信号指示灯，指示灯闪烁的快慢代表速度的快慢）；

�0�3�1�1 ：信号输出端口。

1.4 MADRIX主控外观尺寸

2.1 布线示意图

ART-NET参数（用MADRIX软件联机时，需要设置）

 subnet参数：0-15。



        1）按MENU键，再按六次▲键进入同步设置菜单；

2）按CFM键进入subnet编辑状态；

3) 按▲/▼键设定数值；

4) 按CFM键确定；

5) 按MENU键返回主界面。



 Universe参数：0-15。



        1）按MENU键，再按六次▲键进入同步设置菜单；

2）按2次CFM键进入Universe编辑状态；

3) 按▲/▼键设定数值；

4) 按CFM键确定；

5) 按MENU键返回主界面。

  注： madrix软件最多支持256个univ

主控、分控分别有4个端口，

一台主控可以带多个分控，

一台501最多带48个univ，

如果每端口输出是1univ，可以带11台分控
如果每端口输出是2univ，可以带5台分控
如果每端口输出是3univ，可以带3台分控



采用“MADRIX软件”实现联机控制

1）  MADRIX软件要和控制器通信，要先设定好每个控制器的IP地址、Sub-net及Universe。如：192.168.1.91；0、0；

2）   运行MADRIX软件，按F4键，弹出一个窗口。1）选择Art-Net标签；2）勾选Art-Net选项，选中和控制器连接的网卡；3）Sync里的Pre Sync和Post Sync必须选一个；4）点击Find Auto来查找Art-Net设备。查找完毕后窗口如下图：

3）   使能控制器的DMX输出，

          1）选择DMX Decices标签；

          2）选中YM-LM501的端口；

          3）勾选右边的Enable，点击下面的Apply按键完成设置。





电脑系统配置

操作系统：

中英文WindowsXP/Win7/Win8



硬件配置：

CPU: 2GHz及以上的多核处理器

  内存：2GB及以上

  空间：200GB以上可用空间

  声卡：Directx Sound 兼容

  显卡：有WDDM1.0驱动的支持DirectX 9以上级别的独立显卡

                网卡：支持100M通讯

相关软件：

微软公司的媒体播放器(MediaPlayer)--必须安装

OFFICE2003--如需WORD文件必须安装

RealPlayer--如需播RealPlayer文件必须安装

WinRAR—如需播放VID文件必须安装





网线压法：(如图)

按照TIA/EIA-568-B的标准如图一,按颜色顺

序排列:白橙、橙、白绿、蓝、白蓝、绿、白

棕、棕。制作接头,两端使用同样的接法。





2.4 输出端口的接法：(如图)

SPI接法              DMX 接法

一线-接地（GND）     一线-GND

二线-数据（DAT）     二线-D+

三线-时钟（CLK）     三线-D-

四线-锁存（STB）     四线-PI

五线-有使能（OE）





3.1 中英文切换

     在主界面下同时按住▲键和▼键，长按三秒以上切换英文（EN）或中文

3.2 LCD屏幕显示

上电后，控制器进入正常工作状态。LCD显示主界面。

屏幕显示内容：第一行：Subnet和Universe参数(用MADRIX软件联机时

                      需要设置) 、从机（S）；

              第二行：本机的IP地址。



3.3 播放模式设置

  播放文件包含单一播放和循环播放，操作如下：

 按MENU键进入播放文件菜单，如下图：





 按CFM键进入编辑状态，屏幕左下方显示“+ -”符号，如下图：



 按▲/▼键选要播放的文件；

 按CFM键确定，退出编辑状态；

 按MENU键返回主界面。

   注意：这个菜单仅对脱机控制有效。

3.4 播放速度设置



 按MENU键，再按一次▲键进入播放速度设置菜单；

 按CFM键进入编辑状态；

 按▲/▼键调到要设定的播放速度；

 按CFM键确定；

 按MENU键返回主界面。



   注意：这个菜单仅对脱机控制有效，联机控制在电脑界面上更改播放速度。

3.5 亮度调节



 按MENU键，再按两次▲键进入亮度设置菜单；

 按CFM键进入编辑状态；

 按▲/▼键调到要设定的亮度；

 按CFM键确定；

 按MENU键返回主界面。



注意：这个菜单仅对脱机控制有效，联机控制在电脑界面上更改亮度。





3.6 时钟设置



 按MENU键，再按三次▲键进入时钟频率设置菜单，通过该菜单可以调整输出端口的时钟频率；

 按CFM键进入编辑状态；

 按▲/▼键调到要设定的时钟频率；

 按CFM键确定；

 按MENU键返回主界面。



   注意：这个菜单仅对脱机控制有效，联机控制在电脑界面上更改时钟频率。

3.7  IP地址设置

IP地址由四个十进制数组成(IP1.IP2.IP3.IP4)，如192.168.1.1。IP地址是控制器的重要参数，上电后在主界面上显示。主机软件要和控制器通信，要先设定好控制器的IP地址，具体见“联机控制使用方法”。





 按MENU键，再按四次▲键进入IP地址设置菜单，屏幕显示当前的IP地址；

 按CFM键进入IP地址1编辑状态；

 按▲/▼调整IP地址1；

 按CFM键确定IP地址1，进入IP地址2编辑状态；

 按▲/▼调整IP地址2；

 按CFM键确定IP地址2，进入IP地址3编辑状态；

 按▲/▼调整IP地址3；

 按CFM键确定IP地址3，进入IP地址4编辑状态；

 按▲/▼调整IP地址4；

 按CFM键确定IP地址4，屏幕显示设置的四个IP地址；

 按MENU键返回主界面。

3.8  同步设置

LM501可以通过连接交换机实现脱机同步播放节目，这需要把其中一台设置为“主控”，其余的设置为“从机”。



        1）按MENU键，再按五次▲键进入同步设置菜单；

2）按CFM键进入编辑状态；

3) 按▲/▼键设置主从机；

4) 按CFM键确定；

5) 按MENU键返回主界面。



设置好后把所有控制器的网口连接到交换机的端口上。

       主从机标识开机后显示在LCD显示屏的右上角，“M”表示主控，“S”

       表示从机。







 3.11 控制器统一写址设置

1）启动控制器写址模式：控制器关电取出控制器的SD卡，按着MENU键不放给控制器上电 MENU键按着不要放直到控制器正常启动，如下图。



	2）如是第一次使用写址功能需进入高级模式设置参数（已设置好可忽略此步奏）： 长按住MENU键进入高级设置， 如下图。



      模式：也有4种模式DMX3H、UCS512、SM512-PO和SM512-AB.

            DMX3H为裕明鑫大功率驱动对应的模式：

            SM512-AB为明微AB线通讯的dmx512 IC（SM16512）对应的模式:

            SM512-PO为明微单线通讯IC DMX512AP-N、WS2821对应选此模式：

            UCS512为联芯科512芯片对应选此模式。

      通道数：为每个解码IC要控制的通道。例：SM16512这颗IC 只有了RG两个通道，通道数应设置为2.如果用了RGBW通道数应设置为4.

       IC：默认选PWM不需要更改。

      设置完成之后长按MENU键退出高级设置。



3）退出高级设置 确认灯具和控制器正常连接 之后按OK键可统一给灯具写地址。

灯具后面的数字为起始灯具，如果高级设置里的通道数为4 这里的灯具1就是地址1-4、灯具2就是地址5-8.
